2020-04-26 12:03:47 凉夏 1#

胡灿：

BOOT的配置是对的。不过gdlink的USB口不是真正的GD32VF103 MCU的USB协议接口，这个是gdlink的USB接口，是通过gdlink转成JTAG接口与GD32VF103 MCU连接的。DFU下载是需要走真实的与MCU的USB接口相连的那个。简而言之，问题应该就是接错了USB接口，需要使用板上的USB OTG这个usb接口，然后请查看原理图，确保USB接口相关跳线连接正确，已经板子供电正确。

好的ヾ ^_^♪谢谢(*°∀°)=3

2020-04-26 12:02:59 胡灿 2#

凉夏：

可是下面的那个dfu下载方式的boot配置不是和ISP一样吗。我插的就是gdlink那个usb接口

BOOT的配置是对的。不过gdlink的USB口不是真正的GD32VF103 MCU的USB协议接口，这个是gdlink的USB接口，是通过gdlink转成JTAG接口与GD32VF103 MCU连接的。DFU下载是需要走真实的与MCU的USB接口相连的那个。简而言之，问题应该就是接错了USB接口，需要使用板上的USB OTG这个usb接口，然后请查看原理图，确保USB接口相关跳线连接正确，已经板子供电正确。

2020-04-26 11:55:18 凉夏 3#

胡灿：

你提供的截图描述是配置使用ISP下载，而你的帖子里面是DFU下载，这是两个不同的下载方式。如果使用DFU下载是通过USB，需要硬件正确的连接板载的USB接口才行。GD32VF103C-START这个开发板上应该有三个USB接口，需要使用连接真正的USB接口，而不是JTAG或者是串口转过去的USB接口。

可是下面的那个dfu下载方式的boot配置不是和ISP一样吗。我插的就是gdlink那个usb接口

2020-04-26 10:51:43 胡灿 4#

凉夏：

我是按照这哥个步骤配置硬件的

使用的开发板是GD32VF103C-START

你提供的截图描述是配置使用ISP下载，而你的帖子里面是DFU下载，这是两个不同的下载方式。如果使用DFU下载是通过USB，需要硬件正确的连接板载的USB接口才行。GD32VF103C-START这个开发板上应该有三个USB接口，需要使用连接真正的USB接口，而不是JTAG或者是串口转过去的USB接口。

2020-04-26 10:31:27 凉夏 5#

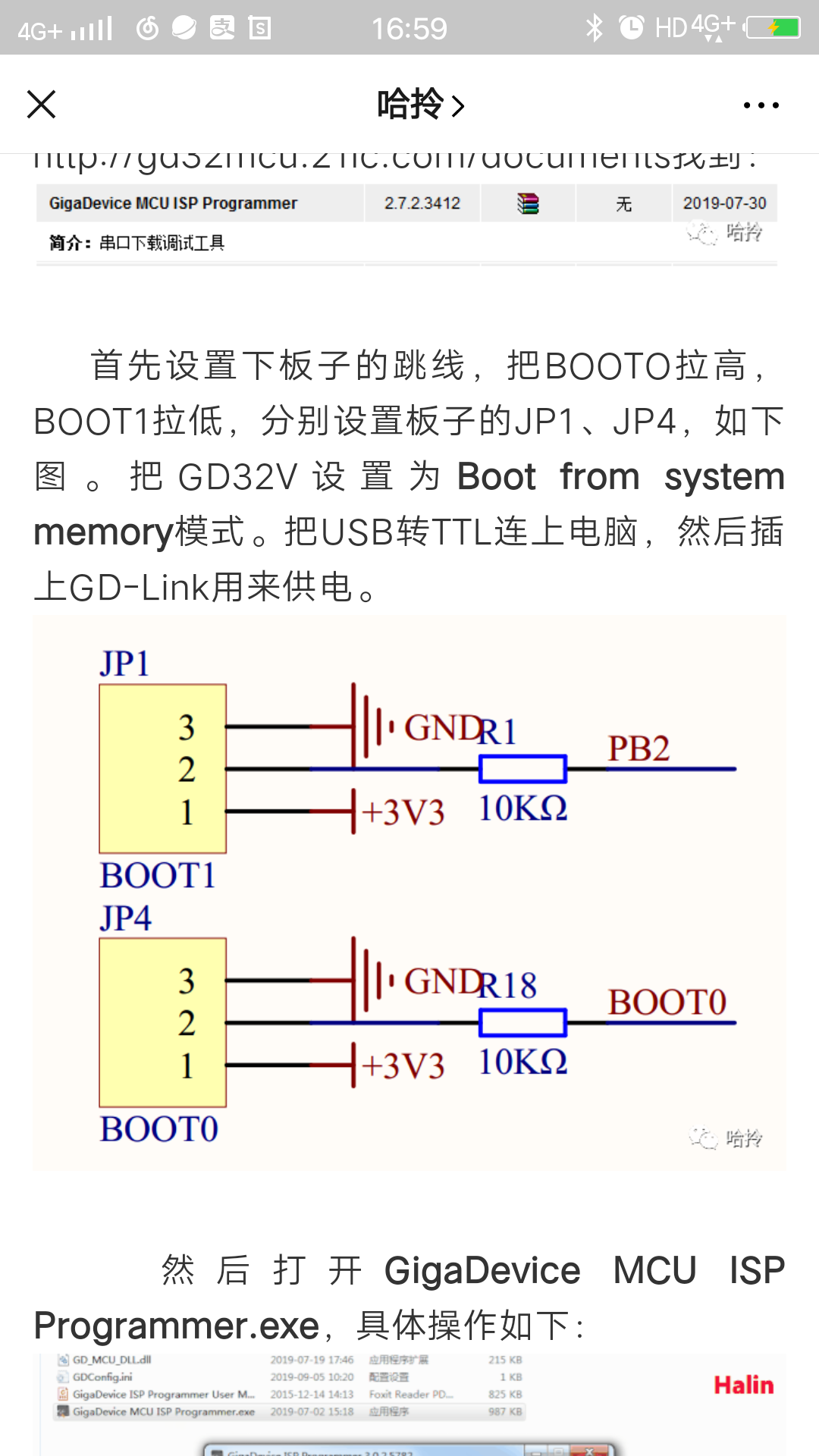

我是按照这哥个步骤配置硬件的

使用的开发板是GD32VF103C-START

2020-04-26 10:25:46 胡灿 6#

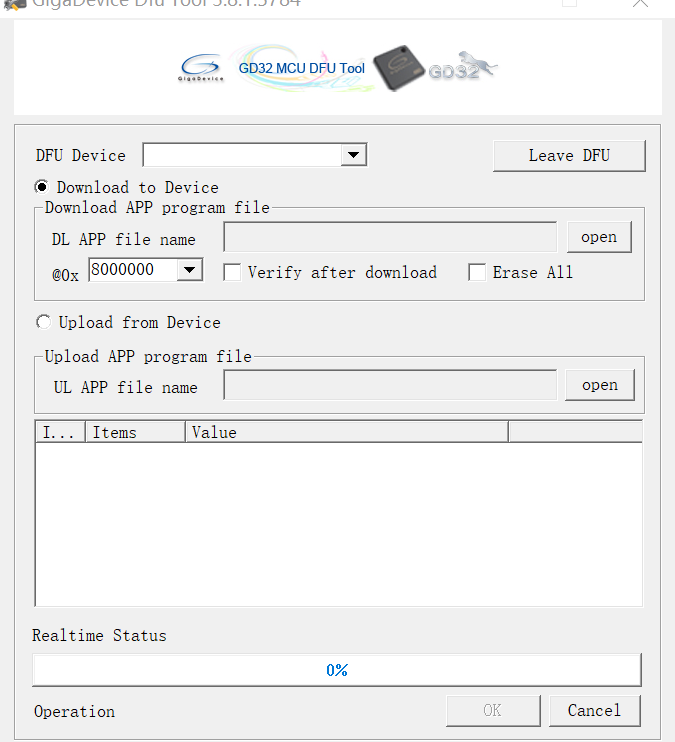

能否提供更多信息，这样一张截图看不出来什么问题。比如使用了具体哪块开发板，硬件上是如何连接，boot方式的选择是否正确等等
