【求助】 引脚分配问题

发表于 GD32VF103 MCU 2021-03-28 18:54:22
1
2497
4

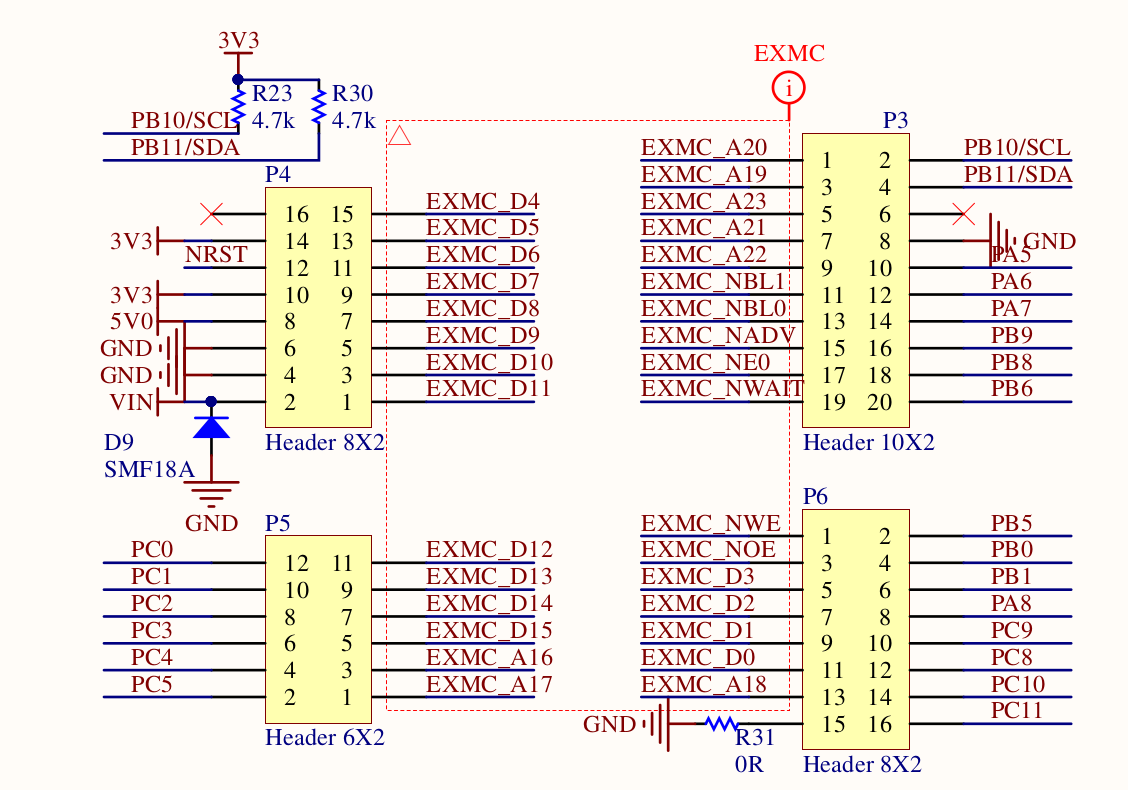

我的问题很简单就是原理图和PCB板标号的对应问题:EXMC中的对应是怎么一一对应的?

比如原理图中的     EXMC_A18     对应PCB板中的哪个标号?给我整迷了


喜欢4
用户评论 (1)
  • 胡灿

    2021-03-29 09:24:01 胡灿 1#

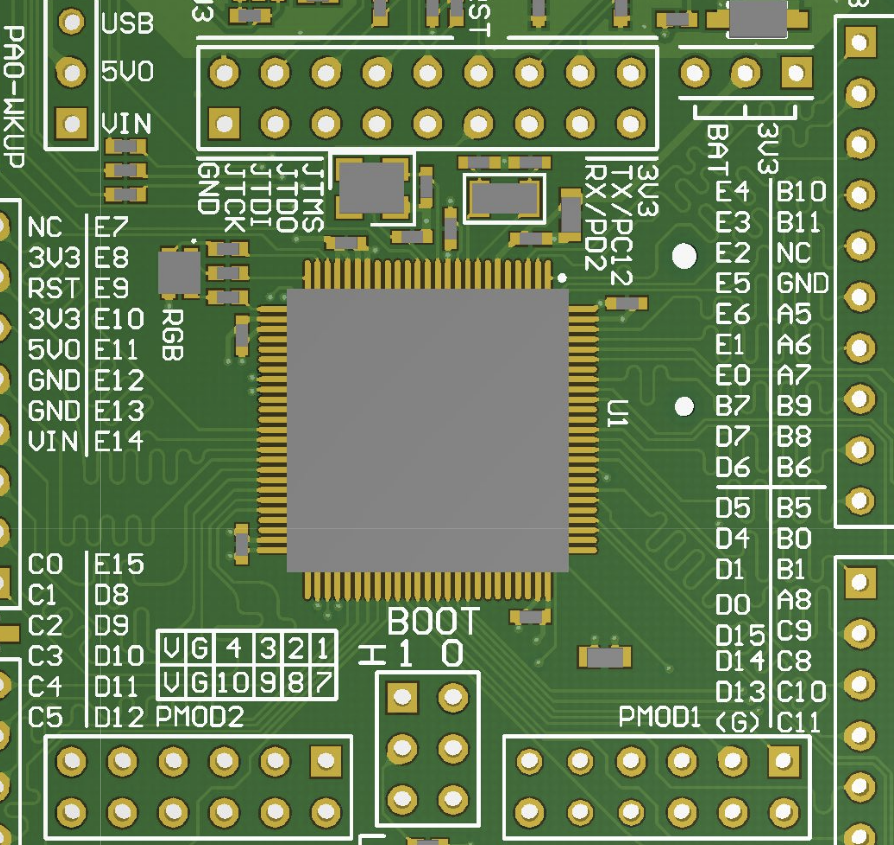

    开发板上标记的是MCU的引脚号,因为MCU引脚具备多个功能,无法一一标全,所以只是标注引脚号。可以看芯片的datasheet查找对应关系,更为快捷的方式就是RV-STAR的用户手册,https://www.rvmcu.com/quickstart-doc-u-pdf-id-531.html

    扩展接口那一节有一个对应表
