【分享】 GPIOB模拟SCCB接口
发表于
开源蜂鸟E203
2021-06-10 04:28:17
0
1406
1
写入
字节
SCCB
SIO
SDA
SCL
参赛队名:红鲤鱼与绿鲤鱼与驴 队伍编号:
CICC4179
通过SCCB接口可对OV7725内部寄存器写入数据,从而对摄像头进行配置,本文主要分享GPIOB模拟SCCB的方法。
一、时序图分析
如上图所示,SCCB接口与IIC非常类似,多了一条信号线SCCB_E,本组已将其舍去。
SCCB开始标志是SCL(SIO_C)为高时,SDA(SIO_D)出现下降沿;而SCCB结束标志是SCL(SIO_C)为高时,SDA(SIO_D)出现上升沿。
如上图所示,在开始和结束中间的数据传输阶段,当SCL为高电平时需保证SDA稳定,并因此将数据采集下来。写入一字节数据需分别写入器件地址、寄存器地址和写入内容,三者均为一个字节长度,如下图所示。
在本组工程中,每传送一字节之间需要有等待应答信号的时间(WaitAck)。以下为实现代码。

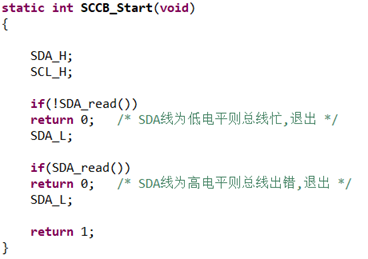

二、实现代码
GPIOB配置
相关操作的宏定义
