HBird FPGA开发套件

        HBird FPGA开发套件由配套的软硬件组成,硬件由已烧录开源E203配套SoC的FPGA开发板和蜂鸟下载器两部分组成,软件部分分别有配套基于Linux的SDK及教程和基于windows的IDE及教程。

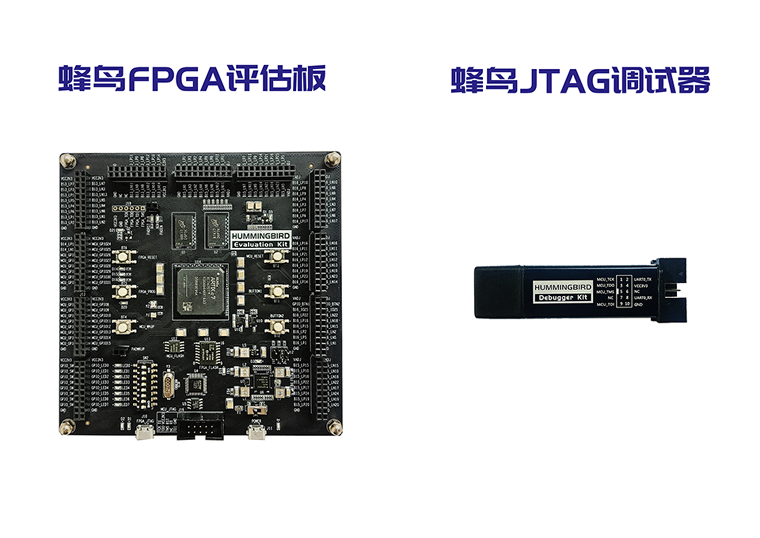

蜂鸟FPGA开发板的硬件特性如下:

  • 主芯片FPGA型号为Xilinx XC7A100T。
  • 板载双晶振设计:100MHz主时钟和32.768KHz RTC时钟。
  • 配备两颗MT41K128M16JT-125K DDR III 颗粒。
  • 配备独立的MCU_FLASH芯片,此Flash用于存储RISC-V内核 运行的程序文件。
  • 配备独立的FPGA_Flash芯片,此Flash用于存储mcs格式的 比特流文件。
  • 配备用户LEDs、按键及拨码开关。
  • 配备独立的32个MCU GPIO,为了便于此开发板直接作为MCU 原型嵌入式开发板使用,将原型SoC的顶层引脚直接连到开发 板上,并配有明显的丝印标注(MCU_GPIOxx)。
  • 配备多达126个引出的FPGA GPIO,用于用户自定义使用。
  • 配备了FPGA_GPIO电平选择跳线接口,可以选择 1.8V\2.5V\3.3V接口电平。
  • 配备板载下载器,用于对FPGA进行比特流的烧写。 配备了蜂鸟调试器接口(2线N-LINK及4线JTAG协议支持), 用于对RISC-V内核进行程序的烧写。
  • 配备单独直流5V供电,并设有电源开关。

蜂鸟调试器专为芯来科技处理器内核IP的SoC原型及MCU芯片的开发 调试而设计,具有如下特性:

  • 一端为A型USB接口便于直连PC机,另一端为10PIN牛角插座,可直连蜂鸟FPGA开发板芯片开 发板。

  • 同时支持标准的四线JTAG、两线N-LINK调试协议,并支持两线串口。
