【求助】 求助:openocd报错JTAG scan chain interrogation failed: all ones应该怎么解决

发表于 开源蜂鸟E203 2024-03-06 09:49:54
8
2894
0

使用蜂鸟官方的调试器和正点原子7a100t芯片的fpga开发板进行蜂鸟开源e203核心移植,硬件下载没问题,管脚绑定也没问题,连线也检查了多次。
但是使用nucleistudio——202212版本按官方教程进行下载还是出现了openocd报错,报错信息如下。
论坛看了,发现很多人都有这个问题但都没有解决。
图片alt

喜欢0
用户评论 (8)
  • yal_aaa

    2024-06-14 16:02:50 yal_aaa 1#

    azuresky

    我后面把xdc文件中的注释了,就可以正常下载了,问题解决

    我也是同样的问题 但是注释了set_property KEEPER true [get_ports mcu_TMS]之后,还是显示不知道是哪里出问题了,可以看一下你的约束吗?

  • cuigpt

    2024-03-14 10:30:53 cuigpt 2#

    cuigpt

    我用的官方IDE和rvstar开发板,板子上集成了蜂鸟调试器,24年最新版本的IDE,根据IDE说明文档说是免驱的。但是我第一次连接也出现一样的连接不上jtag错误,检查所有的跳线连接都正确。查找不到原因,于是重启了电脑和IDE,结果就连接上了

    成功连接时,libusb_open的报错仍在,但IDE会尝试使用d2xx driver连接,然后就能连接上,可以正确的发现tap device

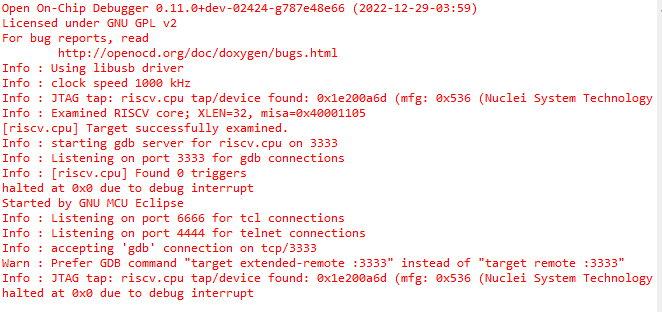

  • cuigpt

    2024-03-14 10:27:08 cuigpt 3#

    我用的官方IDE和rvstar开发板,板子上集成了蜂鸟调试器,24年最新版本的IDE,根据IDE说明文档说是免驱的。但是我第一次连接也出现一样的连接不上jtag错误,检查所有的跳线连接都正确。查找不到原因,于是重启了电脑和IDE,结果就连接上了

  • azuresky

    2024-03-11 09:25:03 azuresky 4#

    azuresky

    libusb_open()failed好像确实是驱动问题所以我直接在官网重新下载驱动。

    完事电脑设备管理器确实有新的显示,识别到了usb转jtag

    但是,再使用nuclei studio下载还是出现问题,但是是新的问题。


    我后面把xdc文件中的注释了,就可以正常下载了,问题解决

  • azuresky

    2024-03-07 09:22:38 azuresky 5#

    libusb_open()failed好像确实是驱动问题所以我直接在官网重新下载驱动。

    完事电脑设备管理器确实有新的显示,识别到了usb转jtag

    但是,再使用nuclei studio下载还是出现问题,但是是新的问题。


  • 一片茫然

    2024-03-06 16:20:09 一片茫然 6#

    azuresky

    用的蜂鸟官方那个199的下载器

    看log,应该是下载器驱动的问题。可以找官方要驱动。手头没有这种下载器,这个问题只能你自己解决了。

  • azuresky

    2024-03-06 16:13:13 azuresky 7#

    一片茫然

    没遇到过,你这边用什么下载器?我用的是daplink可以下载程序,片上执行和xip flash方式都可以。

    用的蜂鸟官方那个199的下载器

  • 一片茫然

    2024-03-06 15:15:43 一片茫然 8#

    没遇到过,你这边用什么下载器?我用的是daplink可以下载程序,片上执行和xip flash方式都可以。
